REDES LAN

• Topología Física: Es la forma que adopta un plano esquemático del cableado o estructura física de la red, también hablamos de métodos de control.



• Topología Lógica: Es la forma de cómo la red reconoce a cada conexión de estación de trabajo.



Topología de bus, cada computadora está conectada a un segmento común de cable de red. El segmento de red se coloca como un bus lineal, es decir, un cable largo que va de un extremo a otro de la red, y al cual se conecta cada nodo de la misma. El cable puede ir por el piso, por las paredes, por el techo, o puede ser una combinación de éstos, siempre y cuando el cable sea un segmento continuo.

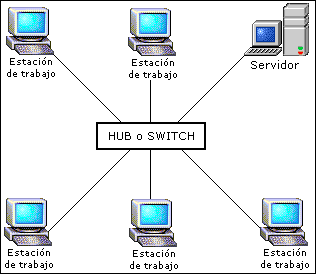

Topología en estrella, la cual usa el mismo método de envío y recepción de mensajes que un sistema telefónico, ya que todos los mensajes de una topología LAN en estrella deben pasar a través de un dispositivo central de conexiones conocido como concentrador de cableado, el cual controla el flujo de datos

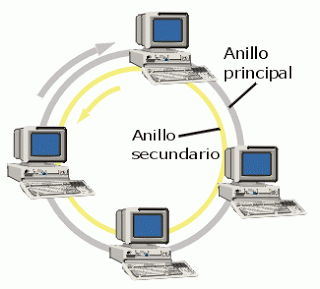

Topología anillo, es un desarrollo de IBM que consiste en conectar cada estación con otra dos formando un anillo. Los servidores pueden estar en cualquier lugar del anillo y la información es pasada en un único sentido de una a otra estación hasta que alcanza su destino. Cada estación que recibe el TOKEN regenera la señal y la transmite a la siguiente. Por ejemplo en esta topología, esta envía una señal por toda la red. Si la terminal quiere transmitir pide el TOKEN y hasta que lo tiene puede transmitir. Si no está la señal la pasa a la siguiente en el anillo y sigue circulando hasta que alguna pide permiso para transmitir.































Topología de árbol, en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos.































La topología en malla es una topología de red en la que cada nodo está conectado a uno o más de los otros nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada no puede existir absolutamente ninguna interrupción en las comunicaciones.
